Parce que certaines de nos plongées peuvent être, profondes, longues et engagées, nous avons besoin d'un matériel performant et fiable...  Grâce à nos partenaires et leur à soutien indéfectible nos immersions sous-terre ou sur épaves sont réalisées avec le maximum de sécurité et de confort... Merci à eux...







Frame TDE TITANIUM

Pour recycleurs AP Diving Inspiration (XPD), Evolution (EVP), Evolution + (EVO)

[21/01/2017]






Introduction:

Après avoir activement participé à la création de la frame GFox et plongé avec durant plus de 4 ans, plus de 1000 plongées plus tard, je suis "tombé" au bord d'une vasque, sur un plongeur russe dont le recycleur APD INSPIRATION était installé dans une superbe frame compacte et extrêmement bien pensée.

Lors d'une une brève discussion et une inspection rigoureuse, il m'a semblé que cette frame, représentait un bon pas en avant dans la "customisation" des recycleurs AP Diving tout en remplissant haut la main mon cahier des charges (plongée spéléo, épaves, solidité, compacité...).

Meilleure protection que les frames en "tube", aussi compacte que ma GFox,  pied et poignée inclus, le tout en Titane et pour un poids équivalent! Très belle finition, excellente protection (au moins équivalente à la caisse d'origine)... bref, j'ai été séduit par la FRAME TDE TITANIUM. J'ai donc commander 3 exemplaires pour tester et faire tester  cette frame. Je suis désormais accros et totalement séduit!

Après discussion nous avons trouver un accord avec TDE, les créateurs de cette frame. EPAVES-PASSION est distributeur exclusif de la FRAME TDE TITANIUM pour la France, la Belgique et l'Espagne.

                                                                                                                                                                                                                                                  Franck Gentili
T

Sommaire:

- Concept:
- Résistance, solidité, protection
- Galerie photos, détails montage
- Caractéristiques
- Fixation des blocs sur la FRAME TDE TITANIUM
- Cover néoprène pour canister
- Se procurer la FRAME TDE TITANIUM



INSPIRATION   INSPIRATION dans la Frame TDE TITANIUM   EVOLUTION


"Offrir" une FRAME à son recycleur est une façon élégante et efficace de le customiser. Votre recycleur AP Diving sera débarrassé de sa caisse jaune en ABS! En plus du look plus "tek", cela permet l'utilisation de bouteilles de tailles différentes de celles d'origine. Mais aussi de voyager plus léger, d'utiliser moins de lest et d'avoir une stabilité de la machine plus grande grâce au pied...

frame_tde_instalation from Franck Gentili (Epaves-passion) on Vimeo.




Concept: Solidité, compacité:



De conception et fabrication russe, la FRAME TDE TITANIUM est fabriquée totalement en titane.
Le kit est composé des éléments suivants:
- Caisse en titane
- Couvercle en titane
- Pied ou "stand" en titane
- Poignée en titane
- Visserie en inox pour l'assemblage du pied et de la poignée



Le TITANE est un métal largement utilisé en aéronautique pour ses qualités:
- Insensible à la corrosion
- Léger
- Rigide
- Résistant


Ces qualités permettent d'utiliser de la tôle de titane pur en 1,5mm d'épaisseur  seulement et d'obtenir une excellente résistance et rigidité pour un poids total (pied et poignée compris) de 2,5Kg!


Les formes de la FRAME TDE TITANIUM sont spécialement conçues pour accueillir les canisters et têtes des recycleurs AP Diving. Parfaitement ajustées, très peu encombrantes la FRAME TDE TITANIUM protège totalement la tête du recycleur dans un encombrement minium. 198mm d'épaisseur soit quasiment le même diamètre qu'une S80!

Le haut du couvercle est biseauté et présente donc un profil très hydrodynamique. Au plus haut, la frame ne présente une épaisseur que de 90mm, lui permettant de se faufiler dans les étroitures les plus sévères...

Les fentes latérales du couvercles peuvent servir pour fixer deux petites bouteilles additionnelles.

Les 4 petits trous percés sur le plan biseauté du sommet du couvercle peuvent servir à fixer du lest.




La FRAME TDE TITANIUM non montée, profil, arrière et devant









le FRAME TDE TITANIUM assemblée avec son pied et sa poignée 100% titane... et en "action" à Font Estramar


Retour sommaire




La poignée de portage sert aussi d'arceau de protection pour les deux tuyaux annelés.




Une fois le couvercle fermé, seules les deux tuyaux annelés sortent. La tête et le canister du recycleur sont bien à l'abri et parfaitement protègés.

Résistance, solidité et protection de la tête:



Le matériau utilisé (Titane) est d'une solidité et d'une résistance à toute épreuve! Il est également totalement insensible à la corrosion.

Contrairement aux frames en "forme de tube" qui n'offrent pas une protection totale de la tête du recycleur, le couvercle de la FRAME TDE TITANIUM recouvre complètement le canister et la tête du recycleur. Seuls les 2 tuyaux annelés sortent du sommet de la frame.
Les tuyaux annelés sont eux aussi parfaitement protégés par la poignée en titane, qui, en plus de permettre une prise facile, sert d'arceau de protection pour les tuyaux annelés.

Le pied peut également servir pour accrocher divers matériel de secours comme dévidoirs, BO...etc...







Retour sommaire




Galerie photos: détails, montage...
              Cliquez sur les photos pour les agrandir



Les dimensions de la FRAME TDE

Le pied ou "stand" 100% titane

Vue de dessus, couvercle fermé

La Frame TDE et son couvercle

La poignée 100% titane


Canister et tête placés dans la frame

La tête dans la caisse

Couvercle en instance de fermeture

Vue de dos

Le passage des tuyaux annelés


Vue coté Diluant

Vue 3/4 arrière

Détail des détendeurs et du pied

Protection totale de la tête

Vue coté O²


Vue latérale avec bloc étanche

Vue dessus avec, 4 blocs (O² et Dil argon et spare O²)

Vue latérale avec spare O²

▲Retour sommaire▲


Le Pied de la frame permet d'accrocher des BO par exemple

La frame pendant la déco dans la vasque de Font Estramar

La frame en "config lourde sout"...



Caractéristiques:


Recycleurs compatibles:    APD: Inspiration Vision, Evolution +, Evolution
 Hauteur "caisse" seule  45,5 cm
 Epaisseur max  19,8 cm
 Poids: caisse + couvercle + pied et poignée  2,5kg
 Matériau   100% TITANE
 Traitement   Aucun: naturellement non sensible à la corrosion
Poignée   100% titane fournie avec
Pied  100% Titane fourni avec; hauteur du pied 12 cm

▲Retour sommaire▲



Fixation des blocs sur la FRAME TDE TITANIUM:


Un des avantages d'utiliser une frame est de pouvoir choisir la taille des bouteilles d'O² et de Diluant. La FRAME TDE TITANIUM offre plusieurs options pour fixer les blocs de chaque coté:
- Fixation des blocs par Sangles "camband AP Diving":

Il faut deux sangles pour fixer chaque bouteille; 4 en tout, donc. Les sangles se passent par les fentes situées de chaque coté de la frame.

Notez également que les même fentes sont présentes sur les rebords latéraux du couvercle afin d'y fixer éventuellement deux bouteilles supplémentaires plus petites: bouteille d'O² de secours (spare O²) ou bouteille pour alimenter le vêtement étanche...


Tarif 40€
  la paire de sangle (hors frais de port). Tarif susceptible de varier en fonction du cours de la Livre Sterling. Provenance directe d'AP Diving











-

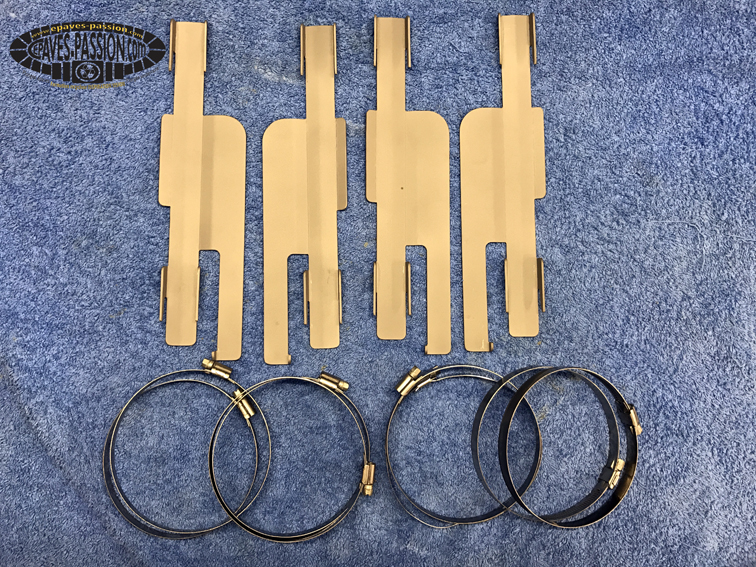

Fixation par "Brackets" TDE (spécifique pour la FRAME TDE TITANIUM):

Spécifiquement crées pour fixer les blocs sur la FRAME TDE TITANIUM, le kit se compose de 2 plaquettes en TITANE (voir photo) et de 4 colliers inox: Chaque plaquette se fixe sur un bloc à l'aide de 2 collier inox. La plaquette s'insère parfaitement dans les fentes latérales de la frame
pour fixer les blocs

Les blocs sont parfaitement plaqués sur les flans de la frame assurant ainsi encore plus de conmpacité.


Tarif 125€
(hors port). Tarif susceptible de varier en fonction du cours du Rouble.

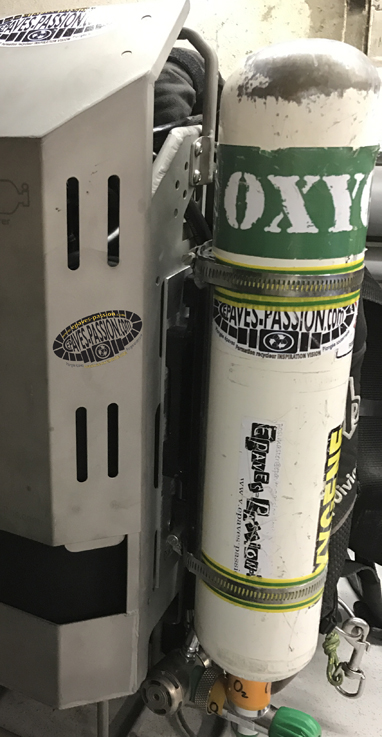

- Fixation des blocs par Kit quick connect MetalSub / AP:

La fixation de ces supports MetalSub/AP n'est pas possible directement sur les flans de la frame. En effet les fentes du coté de la frame sont trop écartées par rapport aux trous de fixations des supports.
Il faut donc utiliser une petite plaquette d'adaptation. Il est très simple de se les fabriquer soi même: on trouve facilement en magasin de bricolage des lattes d'alu (270mm x 50mm x 3mm) qu'il suffit de percer à l'aide d'une mèche de 6mm... Le trou du milieu prend seulement le point de fixation bas du support MetalSub/AP; le trou du haut prend le point de fixation haut du support MetalSub/AM + le bas d'une fente de la frame; enfin le trou inférieur permet de fixer la plaquette alu à une fente inférieure de la frame.


Tarif: 210€
la paire (port compris). Tarif susceptible de varier en fonction du cours de la Livre Sterling. Provenance directe d'AP Diving.





Pour plus de renseignements : franck@epaves-passion.com

Retour sommaire





Protection du canister

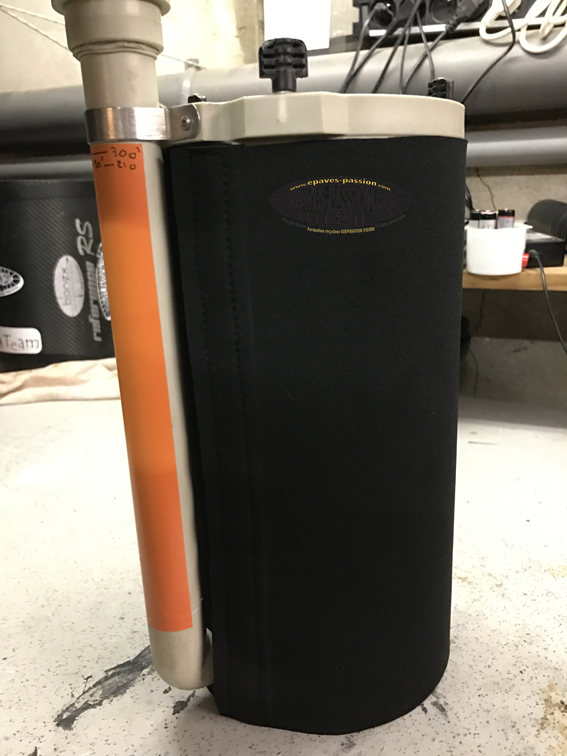

   Afin que le canister soit parfaitement protégé à l'intérieur de la frame, nous proposons des "cover" en néoprène 2,5mm. La fermeture autour du canister se fait à l'aide de Velcro.

Ainsi couvert, le filtre reste bien au chaud ce qui favorise le travail de la chaux en eau froide.

Fabrication artisanale au tarif de 25€ livré.


Pour plus de renseignements : franck@epaves-passion.com

Retour sommaire




Se procurer la FRAME TDE TITANIUM

La frame TDE TITANUM est fabriquée de façon artisanale en Russie. Elle est vendue aux alentours de 780€ (variation possible en fonction du cours du rouble)

Ce tarif comprend: La FRAME TDE TITANIUM + Couvercle titane + pied et poignée titane + visserie d'assemblage inox,  ainsi que les frais de transport

Il ne comprend pas les systèmes de fixation des blocs. Pour cela plusieurs options existent (voir un peu plus haut):

Délais de livraison: Aux alentours de 8 semaines en fonction de la disponibilité chez le fournisseur.

EPAVES-PASSION.COM peut, sur simple demande, vous assister et vous conseiller (mail, photos, téléphone) lors du montage*



Retour sommaire

*ATTENTION: L'installation d'une frame sur un recycleur revient à en modifier les caractéristiques constructeur. Le montage nécessite plusieurs heures de travail afin d'ajuster correctement les longueurs des tuyaux annelés et flexibles MP et la configuration. L'installation de votre recycleur dans votre frame TDE est de votre responsabilité. EPAVES-PASSION.COM est à votre disposition pour tous conseils de montage et d'installation de la FRAME TDE TITANUM, mais ne prend pas en charge l'installation de votre recycleur dans votre frame. EPAVES-PASSION.COM  ne pourra, en aucun cas, être tenu pour responsable d'un disfonctionnement du recycleur à l'issue du montage.

Franck Gentili
